Hamilton C6

Vóór gebruik zijn de testen ‘Lektest’, ‘Flowsensor’ en ‘CO2-sensor’ noodzakelijk. De kalibratie van de O2 sensor hoeft alleen uitgevoerd te worden als de machine hier zelf om vraagt. Dit kan ook tijdens het beademen van een patiënt.

Deze test controleert op lekken in het beademingscircuit voor de patiënt. Deze test dient uitgevoerd te worden nadat een nieuw beademingscircuit of onderdeel geïnstalleerd is (inclusief de flowsensor).

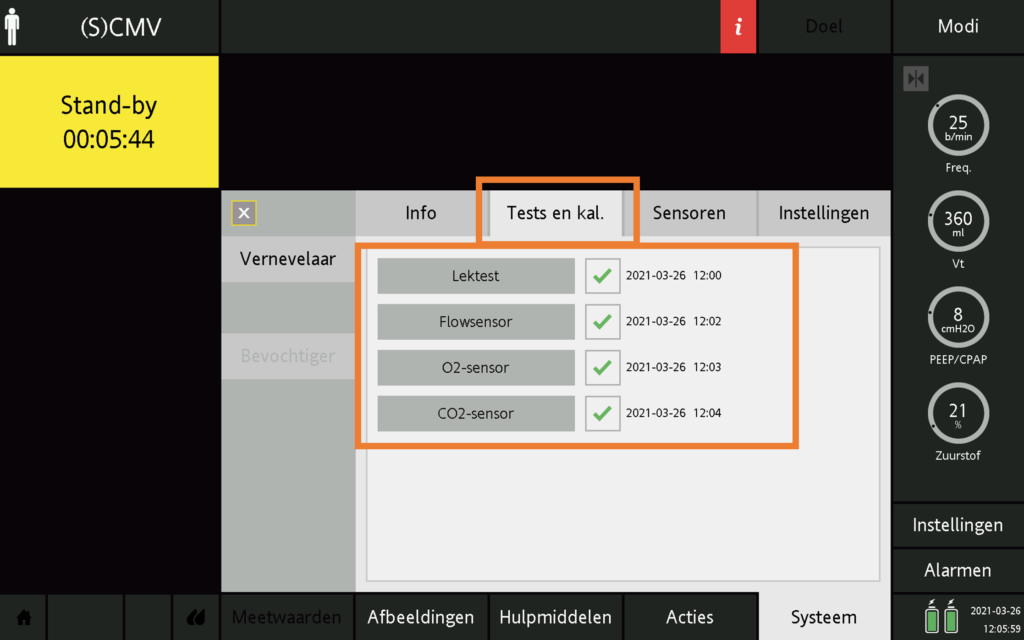

– Als de machine in de stand-by modus staat, ga dan naar de knop: voor gebruik.
– In het scherm: tests en kal. Raak de knop Lektest aan. Nu wordt de tekst Ontkoppel patiënt weergegeven.
– Ontkoppel het ademhalingscircuit aan de patiëntzijde van de flowsensor. Blokkeer het open uiteinde van de flowsensor niet.

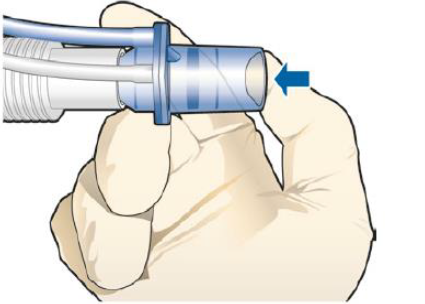

– Nu wordt de tekst Sluit patiëntsysteem af weergegeven. Blokkeer de opening, gebruik hiervoor de dop of je vinger (draag hierbij schone handschoenen) (zie afbeelding).
– Nu wordt de tekst Sluit ademhalingssysteem opnieuw aan, weergegeven, haal de dop of vinger van het systeem.
– Wanneer de test voltooid is, controleer dan of er een vinkje achter Lektest staat.

Met deze kalibratie worden de kalibratiepunten die specifiek zijn voor de gebruikte flowsensor gecontroleerd en gereset. Daarnaast wordt de compensatie voor de weerstand van het beademingscircuit gemeten. Deze test dient altijd na het aansluiten van het beademingscircuit uitgevoerd te worden.
– Als de machine in de stand-by modus staat, ga dan naar de knop: voor gebruik.
– In het scherm: Tests en kal. raak de knop Flowsensor aan.
– Indien de patiënt nog niet is afgekoppeld, geeft de
berichtenregel: Ontkoppel patiënt aan.

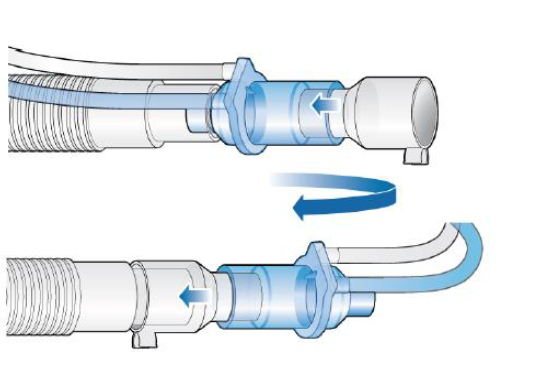

– Sluit de flowsensor met doorzichtig test stuk aan en draai de flow-sensor met test stuk zoals aangegeven rond zodra op het scherm wordt gevraagd om dit te doen (zie afbeelding).

Wanneer de kalibratie voltooid is, controleer of er een vinkje bij Flowsensor staat.
– Bewaar het doorzichtige test stuk om één van de flowslangen bij de machine, voor als er later eventueel om een nieuwe flowtest wordt gevraagd.
– Wanneer de test voltooid is, controleer dan of er een vinkje achter Flowsensor staat.

De machine geeft zelf aan wanneer er een kalibratie van de O2 cel nodig is en deze test hoeft dus niet elke keer voor gebruik te worden uitgevoerd, maar enkel als de machine hier zelf melding van geeft.
– Als de machine in de stand-by modus staat, ga dan naar de knop: voor gebruik. In het scherm: Tests en kal. raak de knop O2- sensor aan.
– De machine doorloopt nu zelf de test
– Wanneer de kalibratie voltooid is, controleer dan of er een vinkje bij O2-sensor staat.

De nulkalibratie van de CO2 sensor compenseert voor optische verschillen tussen luchtwegadapters en voor sensorafwijkingen. Deze kalibratie dient voor gebruik uitgevoerd te worden. En daarnaast nogmaals wanneer de machine het alarm ‘CO2 kalibratie vereist’ geeft.
– Sluit de CO2-sensor aan op het beademingsapparaat (gele CO2 poort) en zorg ervoor dat de CO2 bewaking is ingeschakeld. (CO2 bewaking kan uitgeschakeld worden bij NIV/Hiflow)
– Wacht na het aansluiten minimaal 90 seconden om de sensor te laten
opwarmen.
– Voer de test alleen uit als de CO2 sensor niet is aangesloten op een aangesloten patiënten circuit.
– Als de machine in de stand-by modus staat, ga dan naar de knop: voor gebruik. In het scherm: Tests en kal. raak de knop CO2-sensor aan.
– De machine doorloopt nu zelf de test.
– Wanneer de kalibratie voltooid is, controleer dan of er een vinkje bij CO2 sensor staat.

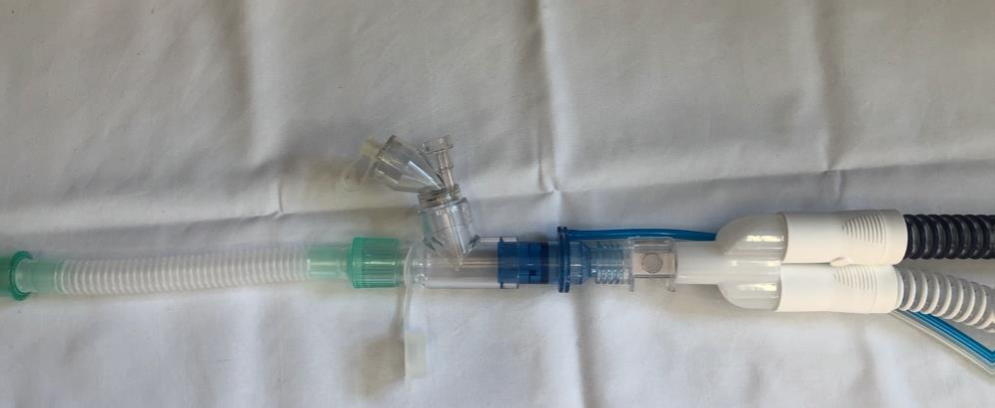

Volgorde van patiënt naar beademingsmachine

1. Tube
2. Gesloten uitzuigsysteem
3. Swivel
4. Aeroneb (bij C6) of MDI vernevelstukje (Bij C1)
5. Flowsensor
6. CO2 cuvette
7. H900 Beademingscircuit
8. Expiratiefilter
9. Expiratieklep
10. Beademingsmachine

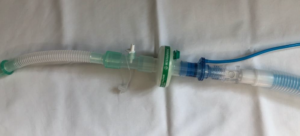

Volgorde van patiënt naar beademingsmachine

1. Tube
2. Gesloten uitzuigsysteem
3. Swivel
4. Aeroneb (bij C6) of MDI vernevelstukje (Bij C1)
5. HME filter
6. Flowsensor
7. CO2 cuvette
8. Beademingscircuit (niet-bevochtigd)
9. Expiratiefilter
10. Expiratieklep
11. Beademingsmachine

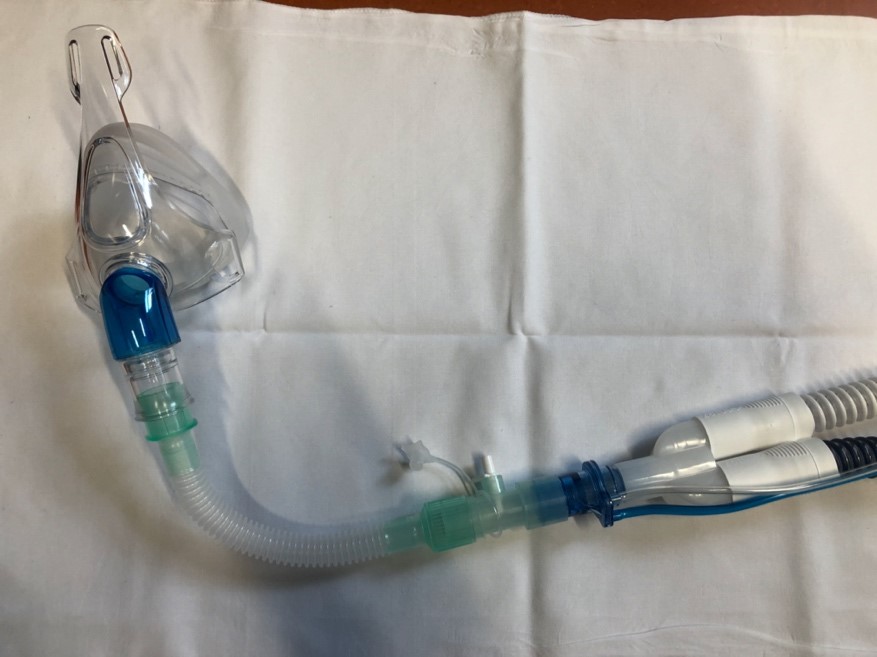

Volgorde van patiënt naar beademingsmachine

1. NIV-masker
2. Swivel
3. Aeroneb (bij C6) of MDI vernevelstukje (Bij C1)
4. Flowsensor
5. H900 beademingscircuit
6. Expiratiefilter

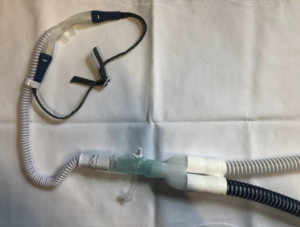

Volgorde van patiënt naar beademingsmachine

1. Neusbril
2. Koppelstukje NIV
3. Aeroneb (bij C6) of MDI vernevelstukje (Bij C1)
4. H900 beademingscircuit
5. Expiratiefilter

Bij kinderen streven we naar een teugvolume van 6-10 ml/kg (gewogen gewicht!). Bij het instellen van de beademingsmachine wordt altijd gevraagd om lengte en geslacht, voor de berekening van het ideaal lichaamsgewicht. LET OP! Bij kinderen onder de 18 jaar en onder de 80kg wordt het teugvolume gebaseerd op gewogen gewicht. Dit houdt in dat je bij het instellen van de beademingsmachine het gewogen gewicht wil instellen. Kies daarom een lengte die past bij het gewogen lichaamsgewicht.

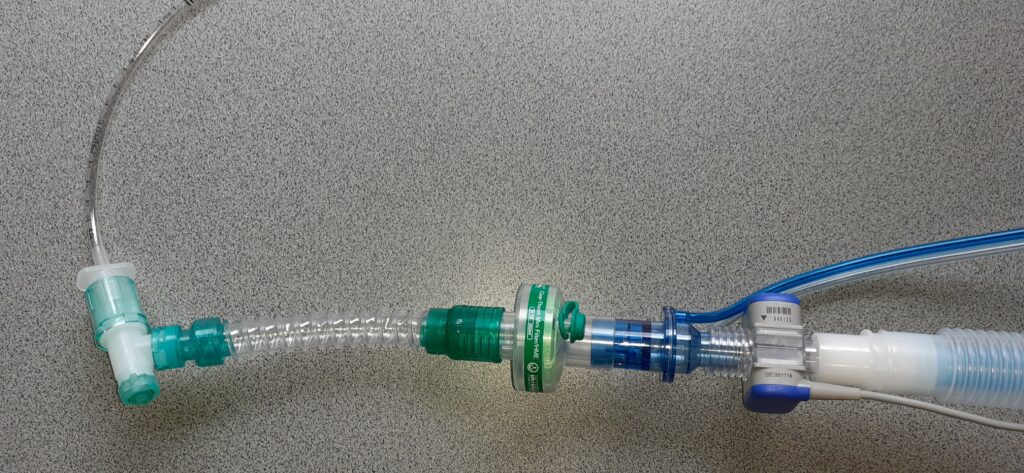

Volgorde van patiënt naar beademingsmachine

1. Tube
2. Elbow swivel met mogelijkheid voor brochiaal toilet
3. Flowsensor
4. CO2 cuvette
5. Mini HME-filter (kunstneus, 75 – 250ml)
6. Beademingscircuit voor volwassenen
7. Expiratiefilter

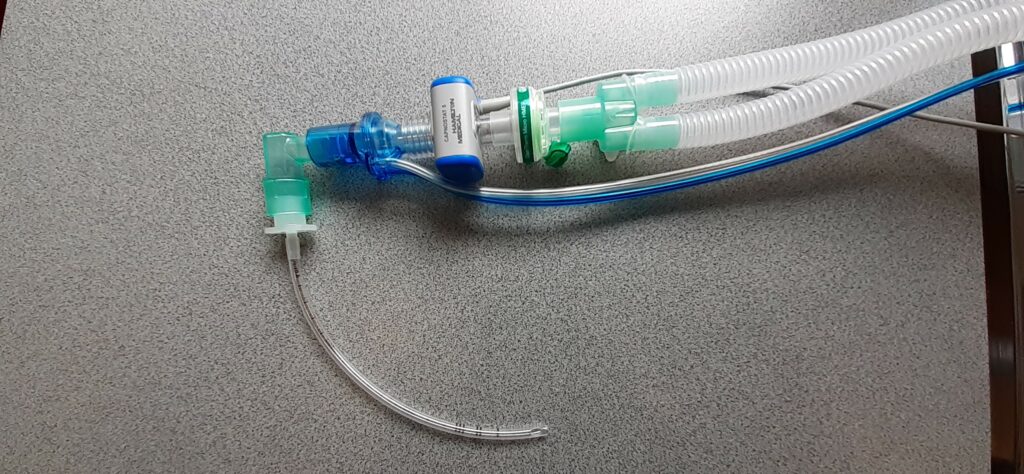

Volgorde van patiënt naar beademingsmachine

1. Tube
2. Elbow met uitzuigstukje
3. Flowsensor
4. CO2 cuvette
5. Micro HME filter (kunstneus)
6. Beademingscircuit voor kinderen, 15 mm diameter slangen
7. Expiratiefilter

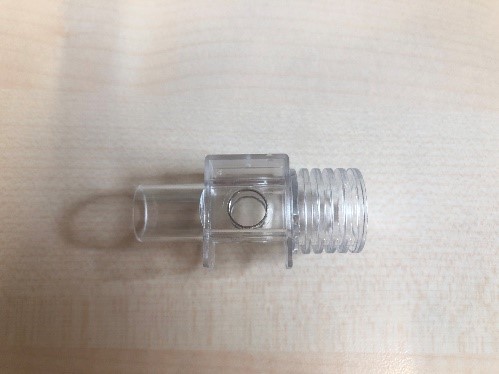

CO2 cuvette
Reusable/schoonmaken en hergebruiken voor volgende patiënt

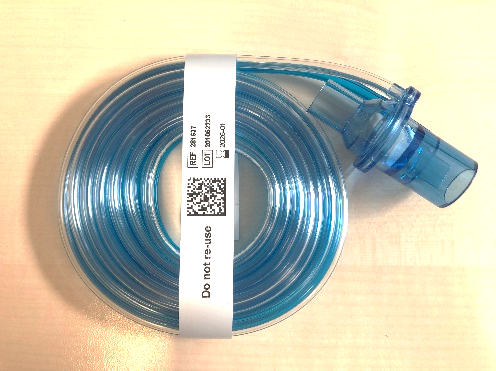

Flowsensor
Disposable, niet hergebruiken. Na ontslag van de patiënt weggooien.

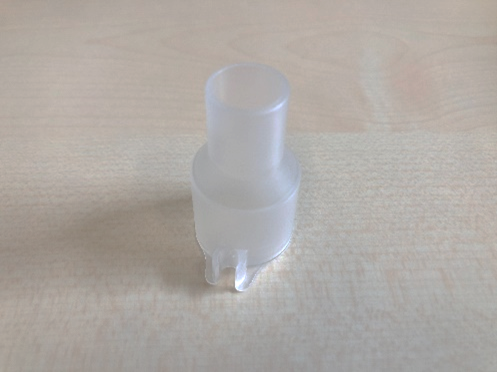

Connector voor flowsensortest
Reusable / Schoonmaken en hergebruiken

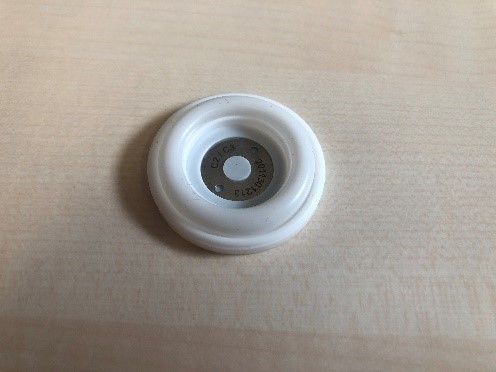

Membraan voor expiratieklep
Reusable. Samen met expiratieklep aanbieden aan CSA

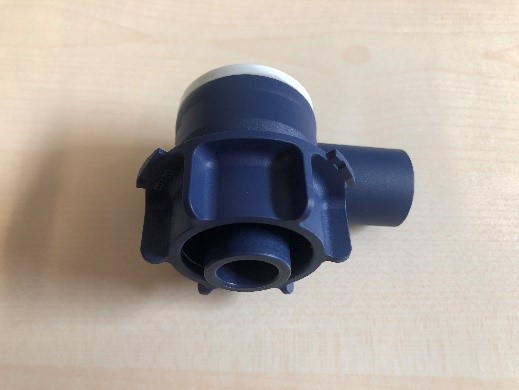

Blauwe expiratieklep
Reusable, aanbieden aan CSA

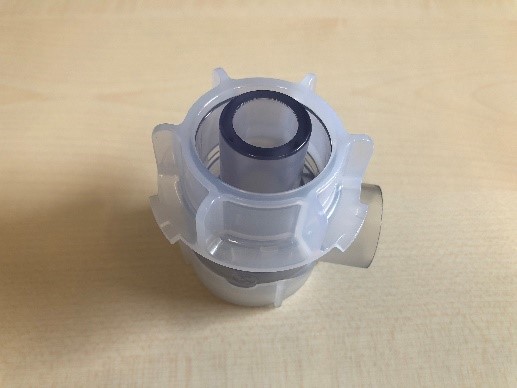

Doorzichtige expiratieklep
Disposable, bij ontslag van de patiënt weggooien.

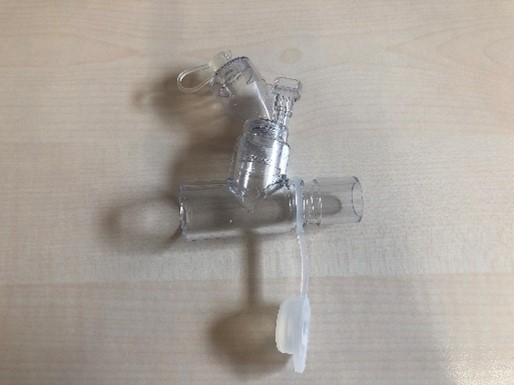

Aeroneb vernevelingsstuk
Disposable, bij ontslag van de patiënt weggooien.

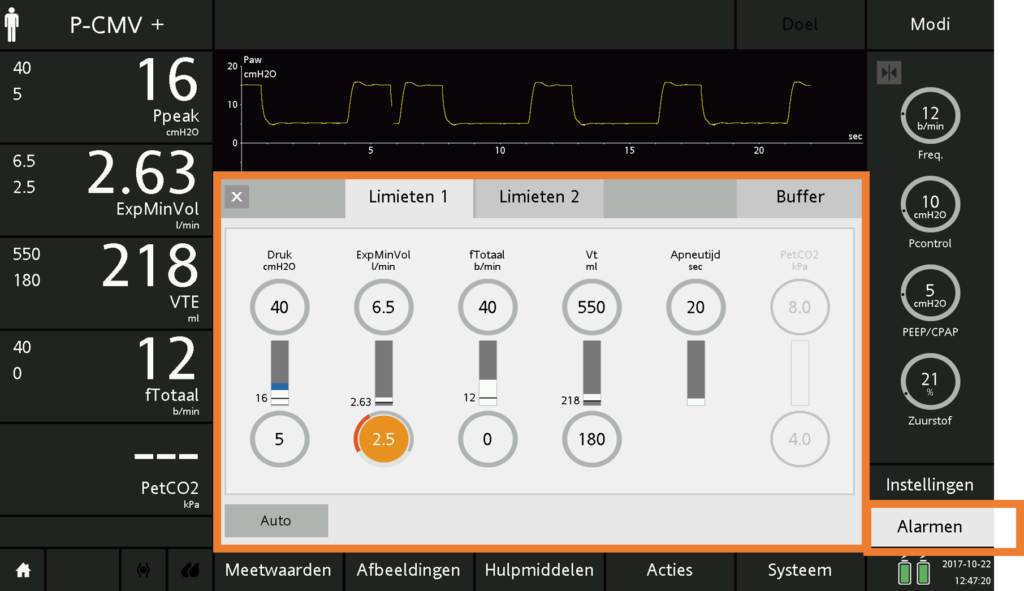

Om de alarmgrenzen in te stellen raak je de knop ‘alarmen’ aan.

• Om een alarmgrens individueel in te stellen raak je de alarmbesturingstoets aan en pas je de waarde met behulp van de ronde knop aan.
• Voor het automatisch instellen van alarmlimieten raak je de knop ‘auto’ in het venster ‘limieten 1’ aan. Als je ‘Auto’ selecteert worden alle alarmlimieten rond de actuele bewakingsparameters automatisch ingesteld (met uitzondering van de Vt en apneutijd alarmlimieten). Bedenk hierbij wel dat sommige automatische instellingen niet onder alle klinische omstandigheden geschikt zijn.

Deze alarmgrenzen kunnen, zonder dat dit gevolgen heeft voor de beademing, op elke gewenst moment gewijzigd worden.

Bekijk je deze pagina op je mobiel? Draai deze dan in horizontale positie voor het beste resultaat.

Bekijk je deze pagina op je mobiel? Draai deze dan in horizontale positie voor het beste resultaat.

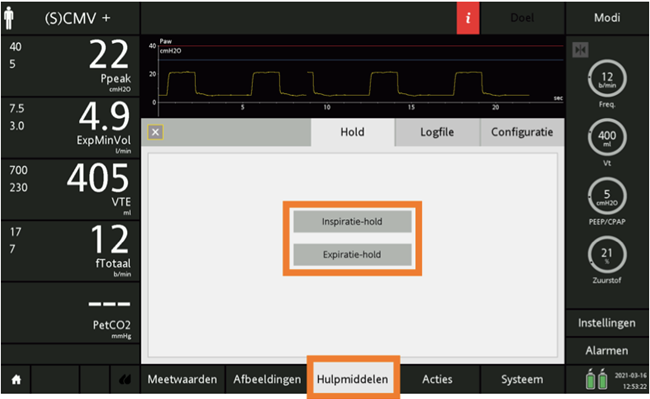

Inspiratie hold
De inspiratie hold wordt handmatig geactiveerd door een vaste toets in te drukken. De duur is maximaal 30 seconden. De inspiratoire en expiratoire kleppen sluiten na inspiratie. Deze functie kan een exacte meting geven van de eind-inspiratoire druk in de longen. Een inspiratie hold kan gebruikt worden tijdens het maken van een thoraxfoto, om de plateaudruk en de resistance/weerstand te bepalen of om de statische compliantie te berekenen.

De expiratiore- en inspiratoire kleppen zijn gesloten als de expiratoire fase is voltooid en blijven gesloten zolang de vaste toets wordt ingedrukt (met een maximale tijd van 30 seconden). Een expiratie hold manouvre geeft een exacte meting van de eind-expiratoire pauzedruk.
Een expiratie hold kan gebruikt worden voor statische compliantie meting en voor het bepalen van de totale PEEP.

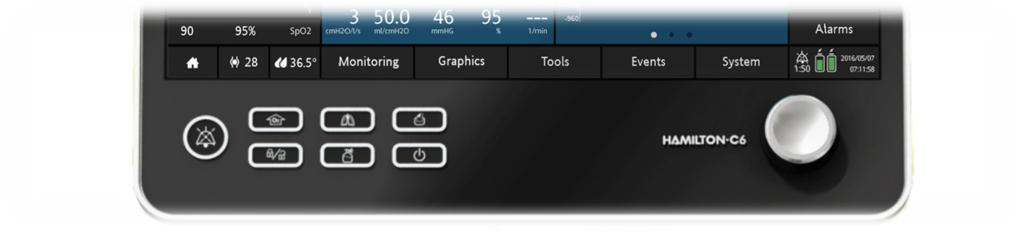

Met deze functie kan 100% zuurstof worden gegeven gedurende 2 minuten. Door nogmaals op deze knop te drukken, of als deze 2 minuten voorbij zijn, worden de O₂ teugen afgebroken en keert de machine terug naar de vooraf ingestelde waarde. O₂ teugen worden gegeven middels onderstaande knop. Deze optie is beschikbaar in invasieve beademing, NIV en highflow.

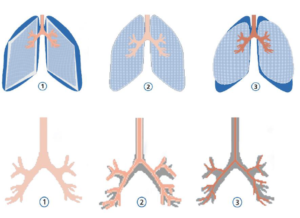

De dynamische long laat de compliantie (Cstat) en weerstand/resistance (Rinsp) teug voor teug zien. Waarbij de longen en alveoli, afhankelijk van de compliantie en weerstand, veranderen van vorm en kleur. Hieronder wordt weergegeven hoe de longen en alveoli veranderen, afhankelijk van de compliantie en weerstand.

Bovenste rij: 1. Lage compliantie; 2. Normale compliantie; 3.Hoge compliantie

Onderste rij: 1. Normale weerstand 2. Gemiddelde/hoge weerstand 3. Hoge weerstand
